渦街流量計測溫測壓口位置的選擇
發布時間：2019-04-10 08:53:49

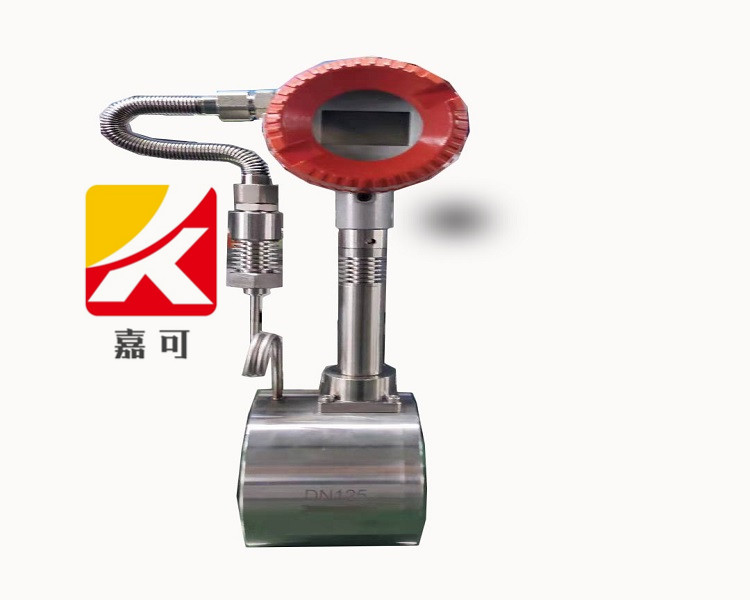

渦街流量計是體積流量計，測量蒸汽質量流量時需要對蒸汽的溫度或者壓力進行補償，通過計算求得蒸汽的質量流量。蒸汽以一定流速流過流量測量儀表時，測溫口、測壓口選在不同的位置得到的測量值是不同的。因此，實施溫度壓力補償時，應合理選擇溫度、壓力測口的位置。從流量計使用現場的實際情況來看，用于溫壓補償?shù)臏y溫口、測壓口位置雖然多種多樣，但大多數是測壓口在前，測溫口居后。即測壓口開在流量計上游的管道上，測溫口開在流量計下游的管道上。
渦街流量計是利用流體流過旋渦發生體時產生的穩定旋渦，通過測量其旋渦產生頻率，得到體積流量。實驗指出，流過旋渦發生體的流體不論是液體、氣體還是蒸汽，只要雷諾數在一定范圍內，就能得到穩定的流量系數。要將蒸汽的體積流量換算成質量流量，必不可少的是測量出旋渦發生體處的流體靜壓力，此處靜壓力由于流體流速較高，比渦街流量計上游管道內的流體壓力低一些。若在此處準確地測量靜壓力，由于多種原因有一定困難，但是在流量計下游一定距離的管道上，測量到能與發生體后面?zhèn)鞲衅魈幍撵o壓相等或相近的靜壓，則是一個可行的方法。橫河公司要求，這個合適的距離為3.5~7.5倍管道內徑。E+H公司要求，這個合適的距離為從流量計傳感器下游法蘭算起3.5倍管道內徑。
