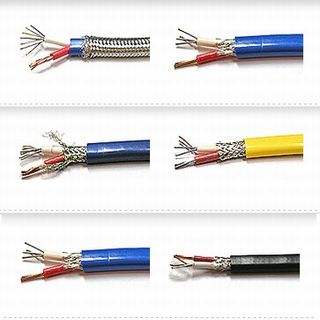

補償導線
發布時間：2019-03-20 16:27:31
產品詳情
補償導線：
1. 補償導線的選擇
補償導線一定要根據所使用的熱電偶種類和所使用的場合進行正確選擇。例如,k型偶應該選擇k型偶的補償導線,根據使用場合,選擇工作溫度范圍。通常kx工作溫度為-20～100℃,寬范圍的為-25～200℃。普通級誤差為±2.5℃,精密級為±1.5℃。
2. 接點連接
與熱電偶接線端2個接點盡可能近一點,盡量保持2個接點溫度一致。與儀表接線端連接處盡可能溫度一致,儀表柜有風扇的地方,接點處要保護不要使得風扇直吹到接點。
3. 使用長度
因為熱電偶的信號很低,為微伏級,如果使用的距離過長,信號的衰減和環境中強電的干擾偶合,足可以使熱電偶的信號失真,造成測量和控制溫度不準確,在控制中嚴重時會產生溫度波動。
根據我們的經驗,通常使用熱電偶補償導線的長度控制在15米內比較好,如果超過15米,建議使用溫度變送器進行傳送信號。溫度變送器是將溫度對應的電勢值轉換成直流電流傳送,抗干擾強。
4. 布線
補償導線布線一定要遠離動力線和干擾源。在避免不了穿越的地方,也盡可能采用交叉方式,不要平行。
5. 屏蔽補償導線
為了提高熱電偶連接線的抗干擾性,可以采用屏蔽補償導線。對于現場干擾源較多的場合,效果較好。但是一定要將屏蔽層嚴格接地,否則屏蔽層不僅沒有起到屏蔽的作用,反而增強干擾。
