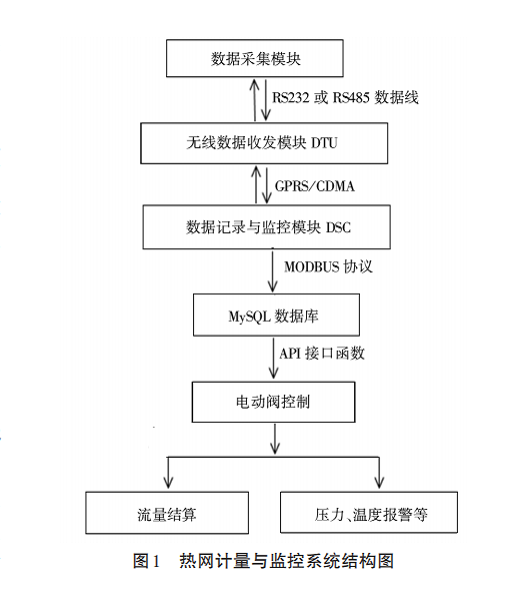

供熱單位為用戶供熱，需要了解用戶的各類實時數據，而熱網計量數據采集與監控系統可以幫助供熱單位了解和管理用戶的實時信息，并擁有一定的遠程控制功能，適用于供熱管網無人值守的供熱數據的采集與計量結算，以及相關方面的監控需求。熱網計量與監控系統通常包含數據采集、數據解析與存儲、通信、控制、結算，以及意外報警等功能，其結構流程如圖1所示。
圖1中的數據采集模塊用來采集用戶側的用熱量，這主要是通過流量積算儀完成的。熱用戶監控系統的無線數據收發模塊DTU通過RS232或RS485數據線與流量積算儀相連，實現數據的雙向轉發功能。DTU可以定時或觸發讀取流量積算儀輸出的溫度、壓力、瞬時流量、累計流量、停電記錄、報警等數字信號，并對數據進行打包、壓縮、加密等處理；再通過GPRS/CDMA與數據記錄與監控模塊DSC通信，將流量積算儀返回的信息轉發到DSC，或者將DSC發送的數據轉發到流量積算儀，從而實現遠程自動、實時、同步抄表，為雙方的數據結算提供準確、可靠的數據。
熱用戶側渦街流量計計量監控系統如圖2所示。熱用戶側計量監控系統主要由一次儀表集成、用戶計量監控終端及配套的保護箱等組成。一次儀表集成主要是將渦街流量計、補償用壓力變送器和溫度傳感器集成在一個臥式儀表柜里，進行鉛封管理，并有開柜報警功能；用戶計量監控終端是儀表保護箱（柜）集成，具有良好的接地和屏蔽功能，主要有電源開關、開關電源、二次儀表（智能微小流量積算儀）、渦街流量計轉換器、電源管理控制器、DTU通訊模塊、控制配件、蓄電池、保護箱等，也進行鉛封管理，并有開箱報警功能。
